Узкопроходные погрузчики:

идеальное решение для малогабаритных складов

Узкопроходные погрузчики (штабелеры) — спецтехника для работы в условиях ограниченного пространства. Используется на складах, где стеллажи расположены близко друг к другу и где затруднено свободное маневрирование. Обзорная статья ниже рассматривает особенности техники, ее преимущества и характеристики.

ЧИТАТЬ ТАКЖЕ: Узкопроходный штабелёр для высоты 14–16 метров: требования к проходам, стеллажам и полу

Назначение узкопроходных штабелеров

Помимо возможности работы в узких проходах, погрузчики складируют продукцию на большой высоте. Узкопроходная техника относится к наиболее сложным видам складского оборудования. Её стоимость обычно выше, чем у вилочных погрузчиков сопоставимой грузоподъёмности, однако сравнивать машины только по цене некорректно: её применение позволяет увеличить плотность хранения и эффективнее использовать высоту склада.

Однако представить крытый логистический комплекс без них сложно. Причина — в малой ширине погрузчика, редко превышающей 2 метра. Чем меньше ширина прохода для техники, тем больше стеллажей можно разместить на складе. Чем больше стеллажей, тем больше продукции здесь хранится при той же стоимости владения торговой площадью.

Конструктивные особенности

Современные узкопроходные штабелёры относятся к электрической складской технике, поскольку работают преимущественно внутри помещений и требуют высокой точности управления. Развитие этого класса машин сегодня связано не столько с изменением типа привода, сколько с совершенствованием электронных систем: позиционирования, контроля высоты, стабилизации мачты, ограничения скорости и помощи оператору. На высотных складах также применяются камеры, предварительный выбор уровня подъёма и системы направленного движения в проходе.

Погрузчики делят на две группы в зависимости от местоположения оператора:

Man-down (дословно — «человек снизу»);
Man-up («человек сверху»).

В первом случае операторская кабина неподвижна; она не поднимается над уровнем пола, как у обычных противовесных погрузчиков. Второй тип конструкции популярнее.

В штабелерах man-up оператор перемещается вместе с кабиной по горизонтали и вертикали. Он может находиться на одной высоте с грузом и ячейкой стеллажа, на которой размещает продукцию.

Узкопроходные штабелёры могут использовать механическое или индукционное ведение в стеллажном проходе. Механическая система направляет машину с помощью установленных вдоль стеллажей элементов, а при индукционном ведении техника ориентируется относительно проложенного в полу проводника. Конкретное решение выбирают с учётом конструкции склада, ширины проходов и требований к точности движения.

У современных агрегатов важным элементом конструкции является аккумуляторная батарея. От нее требуется бесперебойная подача электроэнергии, чтобы техника не останавливалась во время работы.

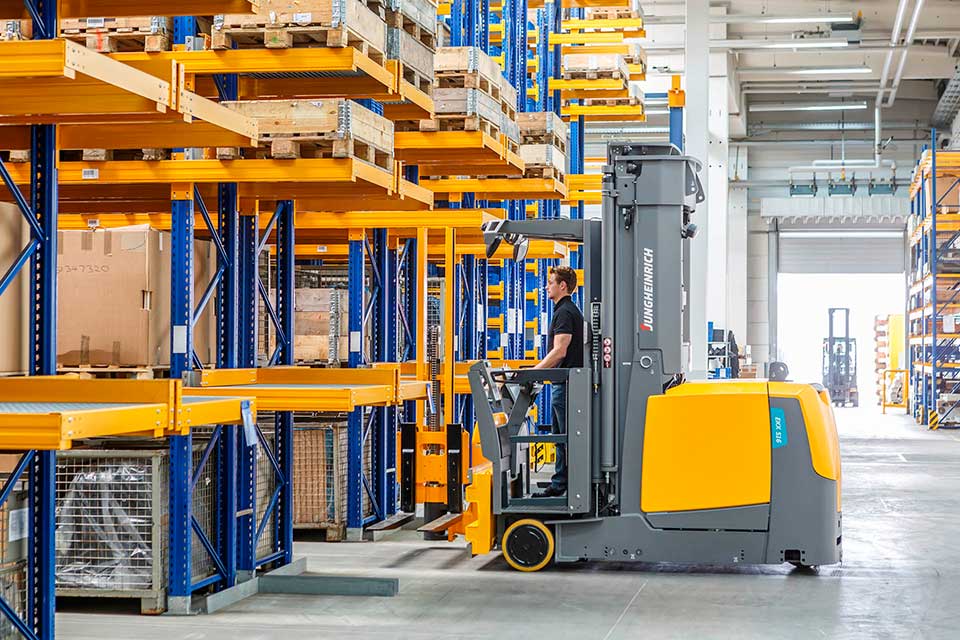

конструктивные особенности узкопроходных вилочных погрузчиков

Преимущества техники

За что, помимо компактности и маневренности, покупатель платит сумму, в разы превышающую цену габаритных аналогов? Некоторые достоинства узкопроходных погрузчиков:

возможность работы с грузами на большой высоте, включая верхние ярусы высотных стеллажных систем;
грузоподъемность, достаточная для работы на складе (1-2 т)
экономия времени при разгрузке (быстрая обработка продукции)
комфорт пребывания оператора (несмотря на общую компактность, водительское место и кабина спроектированы с максимальным удобством)

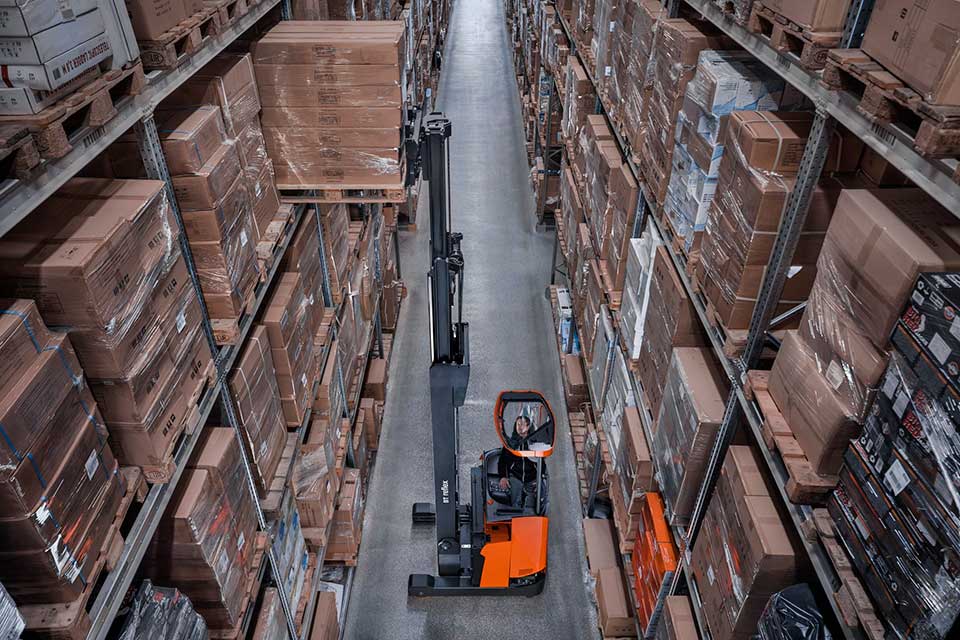

преимущества узкопроходных вилочных погрузчиков

Узкопроходная техника предназначена прежде всего для работы внутри стеллажных систем, где её преимущества раскрываются за счёт минимальной ширины проходов и возможности обработки грузов на большой высоте. Для эффективной эксплуатации такой машины склад должен соответствовать требованиям по ширине коридоров, геометрии стеллажей и состоянию пола. Поэтому УПШ следует рассматривать не как универсальную замену обычному вилочному погрузчику, а как специализированную технику для определённой складской технологии.

Технические характеристики

Главным параметром, определяющим возможности машин, является грузоподъемность. По мере подъема груза она уменьшается. Важны и другие характеристики:

Высота мачт.

Высота подъёма определяет, с какими ярусами стеллажной системы сможет работать машина. Современные узкопроходные штабелёры рассчитаны как на средневысотное, так и на высотное хранение, при этом отдельные модели способны работать на уровнях свыше 15 метров. При выборе техники важно учитывать не только максимальную высоту подъёма, но и остаточную грузоподъёмность на требуемой высоте, поскольку именно она определяет допустимую массу паллеты на верхних ярусах.

Скорость движения.

Для узкопроходной техники важна не столько максимальная скорость, сколько возможность безопасно изменять её в зависимости от высоты подъёма, положения груза и участка склада. Современные системы управления могут автоматически ограничивать скорость при работе на высоте или в определённых зонах.

Тяговая система.

Мощность приводных и подъёмных электродвигателей зависит от грузоподъёмности, высоты мачты и конструкции конкретной модели, поэтому сравнивать машины только по мощности двигателя некорректно.

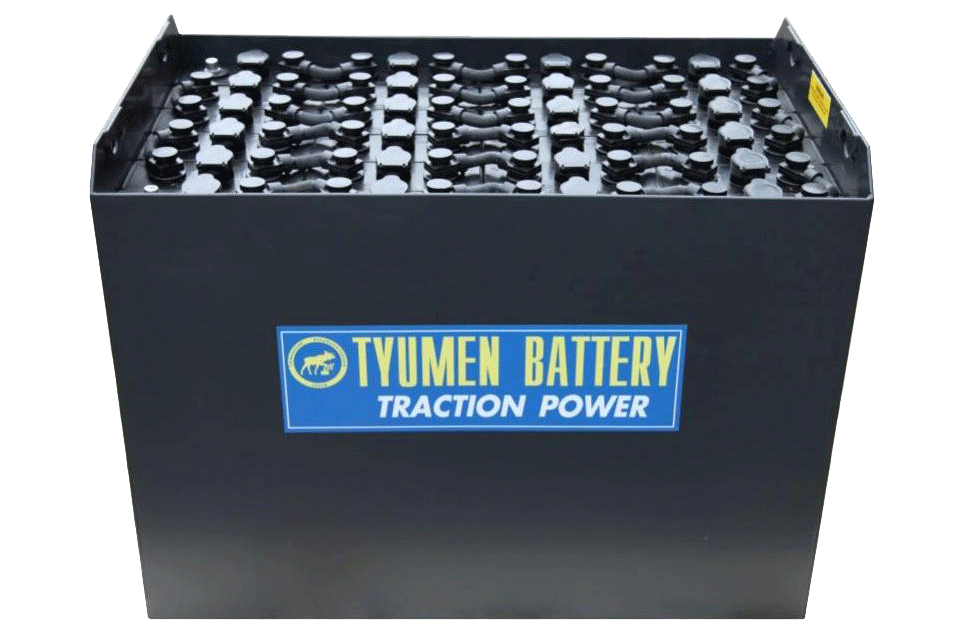

Аккумуляторная батарея.

Напряжение, ёмкость и тип тяговой батареи подбираются под энергопотребление конкретной машины и режим её эксплуатации. При выборе техники важны продолжительность смены, интенсивность работы, возможность промежуточной зарядки и требования к организации зарядной зоны.

Тяговые батареи 48В

Производители узкопроходной техники

Узкопроходная техника присутствует в модельных линейках как крупных международных производителей складского оборудования, так и компаний, специализирующихся на решениях для высокой плотности хранения. Конструкция и возможности машин заметно различаются: производители предлагают модели man-up и man-down, различные варианты грузовых кареток, системы механического и индукционного ведения, а также оборудование для автоматизированной работы. Ниже приведены несколько известных производителей и примеров техники этого класса.

STILL

Современные узкопроходные штабелёры STILL серии MX-X выпускаются с поворотно-выдвижными или телескопическими вилами и рассчитаны на работу на высоте до 18 м. Максимальная грузоподъёмность достигает 1,5 т, а оснащение может включать системы стабилизации груза и компенсации неровностей пола.

Yale

Способны работать в очень узких проходах (от 1,65 м шириной). В остальном параметры схожи со STILL.

Cesab

Итальянские погрузчики оснащены электронными системами управления и контроля, отапливаемой кабиной оператора. Компания входит в концерн Toyota.

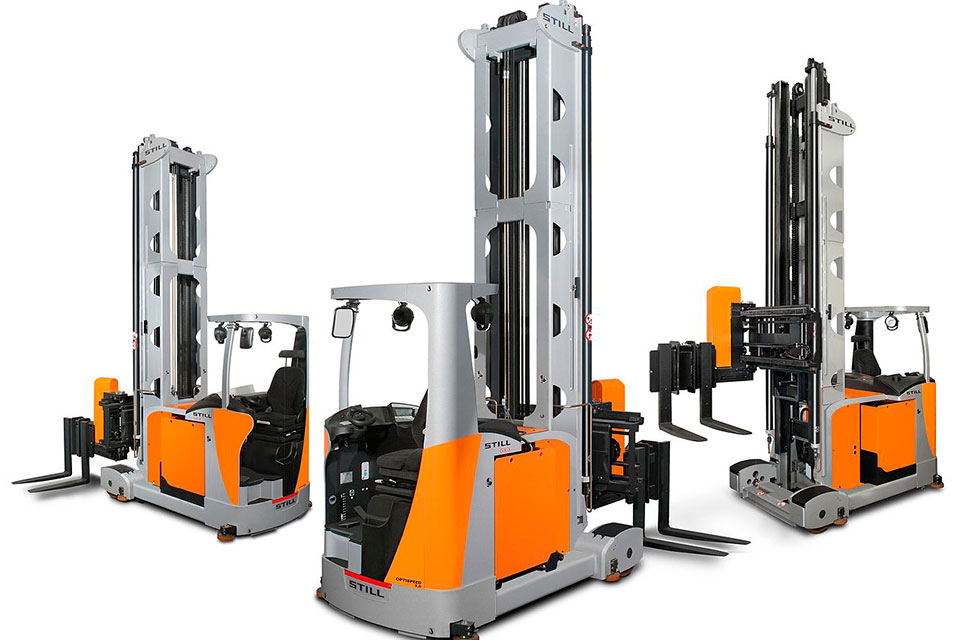

узкопроходные погрузчики популярные бренды

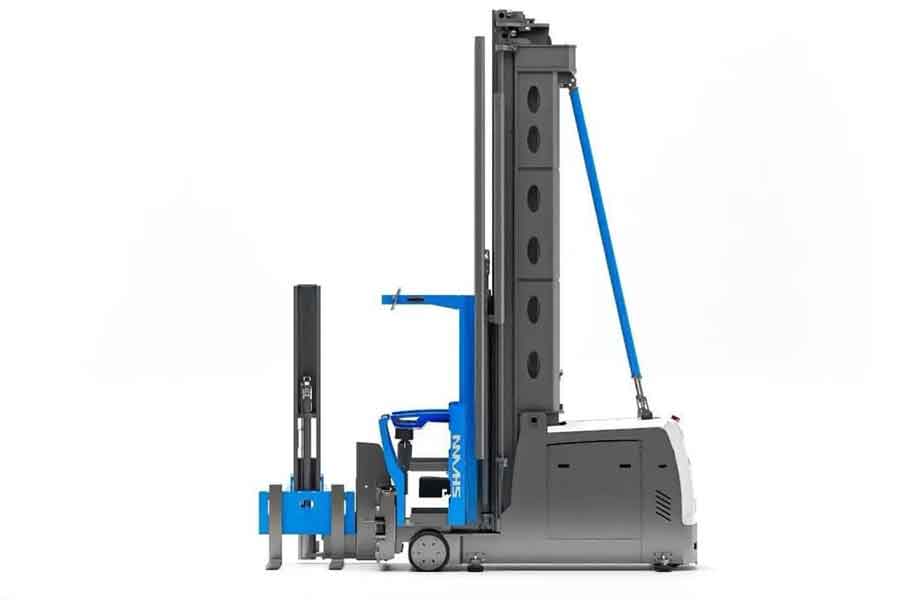

Узкопроходный штабелёр SHANN для работы в высотном стеллажном проходе

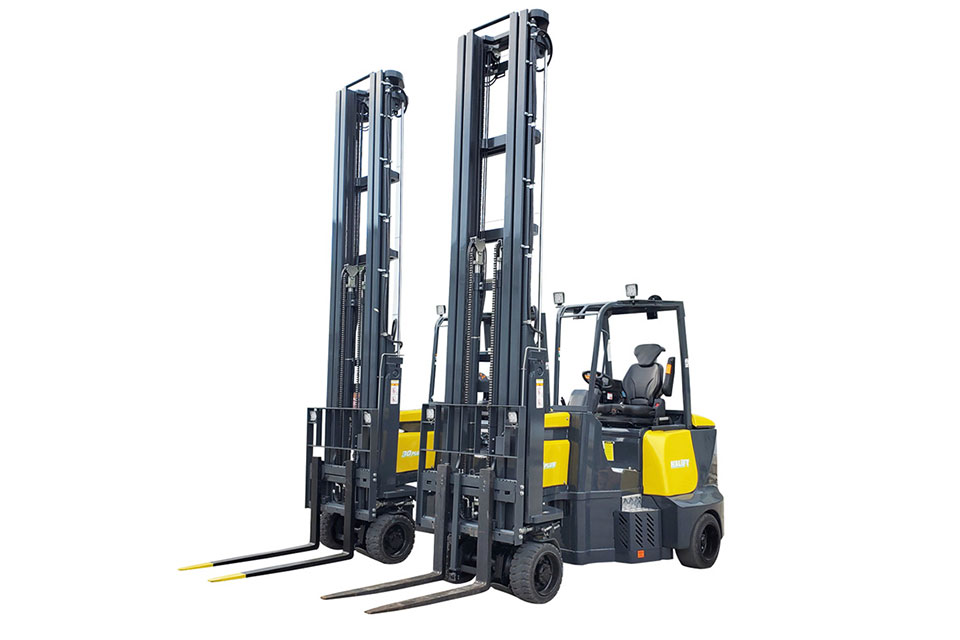

Aisle-Master

Техника с панорамной мачтой и кареткой, смещающейся на 100 мм от оси мачты. Погрузчики оснащаются гидроусилителем руля, зеркалами заднего вида, ремнем безопасности, проблесковым маячком, тремя фарами наружного освещения (2 спереди, 1 сзади).

Baoli

Входит в группу компаний KION наряду со STILL.

SHANN

SHANN выпускает специализированную узкопроходную технику для складов с высокой плотностью хранения. В линейке представлены модели с большой высотой подъёма, системой man-up, при которой оператор поднимается вместе с рабочей платформой, а также оснащением для точного позиционирования груза и движения в узком проходе. Такая техника рассчитана на работу в высотных стеллажных системах, где особенно важны минимальная ширина коридора и точность обработки паллет.

Обзор моделей

Для понимания возможностей техники рассмотрим технические характеристики пары погрузчиков.

Aisle-Master 20SE:

грузоподъемность — 2 т;
высота подъема — до 12,1 м;
длина — 2,85 м;
ширина сзади/спереди — 1,35/1,1 м;
вес — 6,4 т.

Теперь обобщенно о модельном ряде электрических штабелеров Yale:

грузоподъемность — до 1,5 т;
высота подъема — до 17 м;
мощность приводного двигателя — до 8 кВт;
напряжение АКБ — 48 В;
преодолеваемый уклон — до 6°.

Узкопроходная техника позволяет увеличить плотность хранения за счёт сокращения ширины рабочих коридоров и более эффективного использования высоты склада. Экономический эффект зависит от стоимости складской площади, количества дополнительных паллетомест, интенсивности грузооборота, стоимости самой техники и затрат на подготовку инфраструктуры. Поэтому целесообразность перехода на узкопроходную технологию лучше оценивать для конкретного объекта, сопоставляя увеличение вместимости склада с полной стоимостью внедрения и эксплуатации оборудования.

Узкопроходная техника в 2026 году: основные тенденции

К 2026 году развитие узкопроходной техники всё заметнее связано с автоматизацией и электронными системами помощи оператору. Современные VNA-штабелёры получают автоматическое позиционирование, контроль скорости в зависимости от высоты подъёма, системы стабилизации мачты и груза, а также функции компенсации неровностей пола. Такие решения позволяют точнее работать на верхних ярусах и поддерживать высокую производительность при минимальных рабочих зазорах между техникой и стеллажами.

Ещё одно направление связано с переходом от обычного механического или индукционного ведения к частичной и полной автоматизации. Узкопроходные машины могут получать задания от системы управления складом, самостоятельно перемещаться к нужной позиции и выполнять размещение или извлечение паллет. В действующих автоматизированных VNA-складах уже применяются автономные узкопроходные штабелёры, работающие совместно с конвейерами и мобильными роботами.

При этом увеличиваются и возможности самой техники. Современные модели работают на высоте значительно более 15 метров, оснащаются системами защиты персонала, камерами и средствами точного позиционирования груза, а некоторые машины допускают как автоматический, так и ручной режим эксплуатации. Поэтому при проектировании высотного склада всё важнее рассматривать УПШ, стеллажи, систему ведения и пол как единую технологическую систему, а не подбирать машину отдельно от инфраструктуры.
