Требования к стеллажам на высоте 14-16 метров
Высотные стеллажи требуют точной геометрии, соблюдения вертикальности стоек и стабильности конструкции под рабочей нагрузкой. Балки, защитные элементы, ограничители и сами паллеты не должны выходить в расчётный коридор движения, поскольку на большой высоте запас для корректировки положения груза становится небольшим. Для VNA-систем стандарты отдельно учитывают эксплуатационные зазоры и допустимые отклонения стеллажной системы.
При использовании механического ведения направляющие должны быть установлены параллельно стеллажам, удерживая машину в центре рабочего коридора. При индукционном ведении провод также располагают относительно оси стеллажного прохода, причём производители VNA-техники рекомендуют сначала смонтировать и выверить стеллажи, а затем прокладывать направляющий провод.
Почему ровность пола становится критичной
Для высотного склада пол является не просто основанием, по которому перемещается техника, а фактически частью системы точного позиционирования. Небольшая разница высоты под левым и правым колесом создаёт наклон машины, который на уровне верхних ярусов превращается в существенно большее боковое смещение мачты и груза. Именно поэтому требования к полу ужесточаются с ростом высоты хранения.
Для высотного узкопроходного склада состояние пола желательно учитывать ещё на этапе проектирования или модернизации объекта. Допустимые отклонения поверхности следует сопоставлять с требованиями производителя конкретного штабелёра, его колеёй, конструкцией мачты и рабочей высотой. Универсального значения, подходящего для любой узкопроходной техники, здесь нет, поэтому оценивать пол нужно именно под выбранную машину и условия её эксплуатации.
Швы, выбоины, локальные просадки и перепады также нельзя оставлять без внимания. Проходя такой участок с поднятым грузом, штабелёр получает дополнительные колебания мачты, особенно заметные при работе на верхних ярусах. Поэтому состояние пола желательно проверять инструментально именно по траекториям движения колес, а не ограничиваться обычным визуальным осмотром.
Что проверить перед покупкой штабелёра
Если планируется купить узкопроходный штабелёр для высотного склада, сначала стоит проверить инфраструктуру, а уже затем выбирать конкретную модель. Это особенно важно при модернизации существующего склада, где размеры стеллажных проходов и характеристики пола уже заданы. На новом объекте, наоборот, технику и стеллажную систему разумнее проектировать совместно.
Перед окончательным выбором проверяют:
- остаточную грузоподъёмность на требуемой высоте;
- соответствие прохода размерам машины и паллет;
- ровность и несущую способность пола;
- геометрию и состояние стеллажей;
- совместимость механической или индукционной системы ведения;
- интенсивность работы, зарядку аккумулятора и организацию сервисного обслуживания.
SHANN VUE 116 для высотного хранения

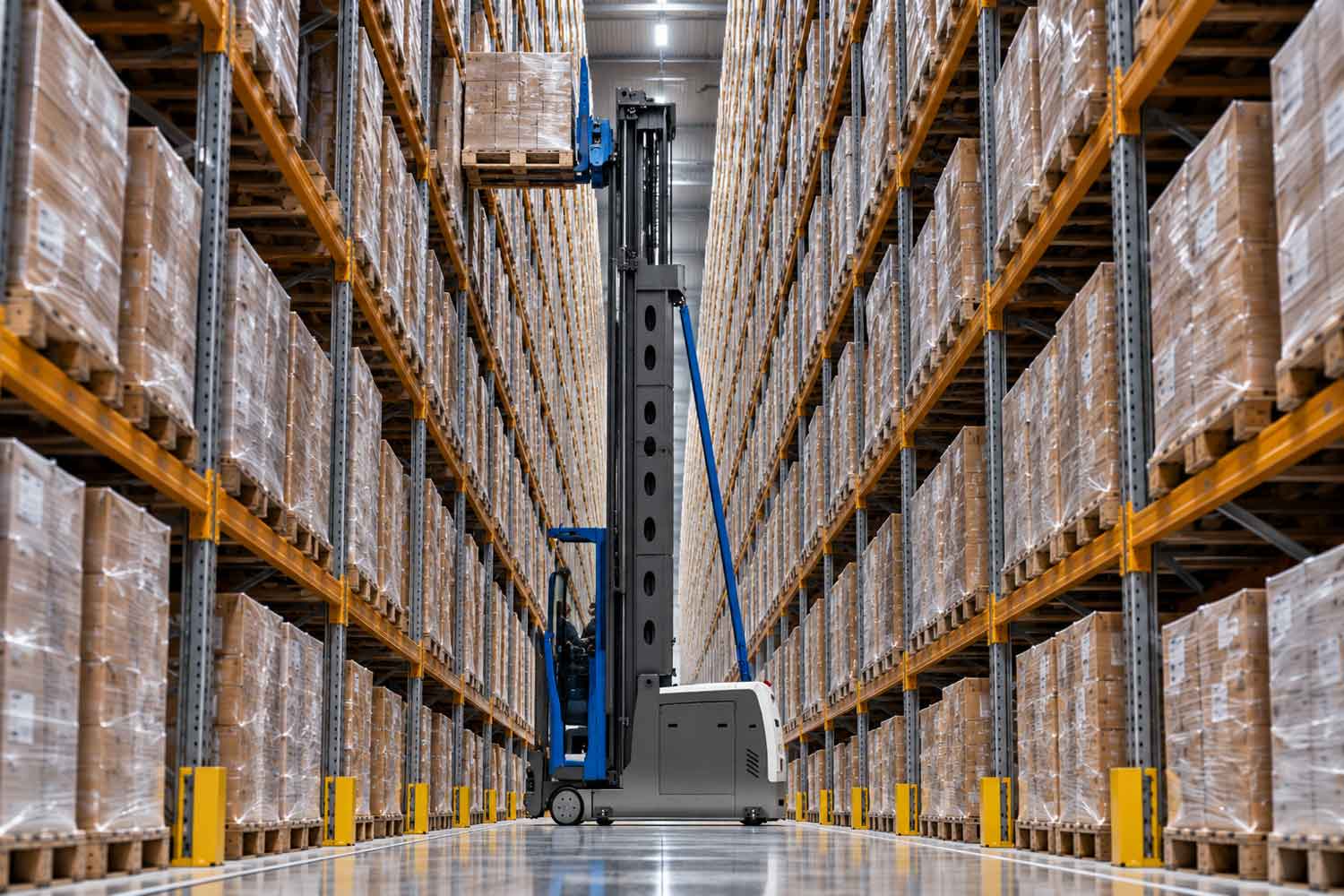

Один из примеров специализированной техники такого класса, узкопроходный штабелёр SHANN VUE 116 грузоподъёмностью 1,6 т и высотой подъёма до 14,5 м. Для модели предусмотрено управление man-up, при котором оператор поднимается вместе с рабочей платформой, камера с дисплеем, позиционер и преселектор высоты, а также подготовка под индукционную направляющую.
При этом характеристиками одной машины проект склада не ограничивается. Если необходима фактическая высота подъёма 16 метров, модель с пределом 14,5 м такую задачу уже не закрывает, а при работе до 14,5 м всё равно требуется предварительно проверить проходы, стеллажи и пол. Посмотреть узкопроходную складскую технику и подобрать решение под конкретную высоту хранения можно в разделе узкопроходных штабелёров SHANN.
