Механизм управления вилочным погрузчиком. Рычаги и педали

Управление вилочным погрузчиком имеет существенные отличия от управления автомобилем. Помимо движения и торможения, оператор контролирует подъём вил, наклон мачты и работу дополнительного навесного оборудования. Количество и расположение органов управления зависят от типа привода, конструкции трансмиссии, гидравлической системы и комплектации машины.

Переключение передач погрузчика

Система управления движением вилочного погрузчика зависит от типа привода и конструкции трансмиссии. На машинах с двигателем внутреннего сгорания применяются механические, гидромеханические и гидростатические передачи, а на электрических погрузчиках движением управляет электронная система тягового электропривода. Поэтому расположение рычагов, количество педалей и порядок переключения направления движения могут существенно различаться даже у техники одной грузоподъёмности.
  • Гидромеханическая трансмиссия

Гидромеханическая трансмиссия широко применяется на вилочных погрузчиках с двигателями внутреннего сгорания. Она позволяет изменять направление движения без использования обычной педали сцепления. Для выбора переднего или заднего хода используется отдельный рычаг, переключатель либо педальный орган управления, в зависимости от конструкции машины.

На многих моделях переключатель направления установлен на рулевой колонке, однако это не универсальное решение. Управление может располагаться на подлокотнике, приборной панели или выполняться с помощью специальной педали. Выбранное направление обычно обозначается положениями F (вперёд), N (нейтраль) и R (назад).

Перед изменением направления движения необходимо полностью остановить погрузчик, если иное прямо не предусмотрено руководством производителя. Переключение с переднего хода на задний во время движения может создавать опасные нагрузки на трансмиссию и повышать риск потери контроля над машиной. Количество диапазонов движения вперёд и назад также определяется конструкцией конкретной модели.

  • Механическая коробка передач

На вилочных погрузчиках с механической коробкой передач водитель использует педаль сцепления и рычаг выбора передачи. Такая конструкция требует согласованной работы органов управления при начале движения, переключении передач и остановке машины. Количество передач, схема их включения и расположение рычагов зависят от модели погрузчика.

На одних машинах рычаг переключения передач располагается справа от сиденья, на других применяется иная компоновка. Перед запуском двигателя необходимо убедиться, что органы управления находятся в положениях, предусмотренных инструкцией производителя, а стояночный тормоз включён. Управление конкретной моделью следует изучать по руководству по эксплуатации, поскольку автомобильные приёмы переключения передач не всегда применимы к промышленной технике.

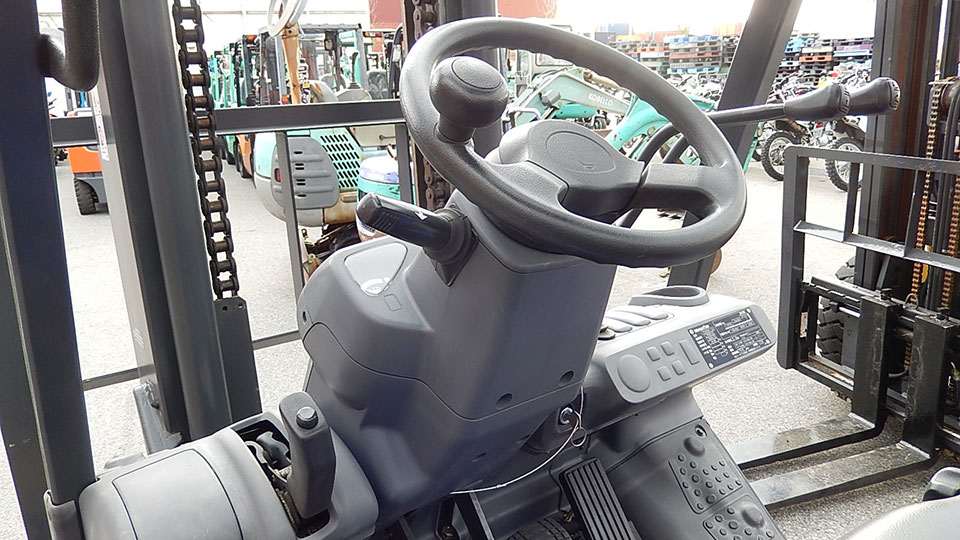

Рулевое колесо и органы переключения направления движения вилочного погрузчика

Тормозная система

Для замедления и остановки вилочного погрузчика используется рабочая тормозная система. Её управление зависит от конструкции машины: обычно применяется отдельная педаль тормоза, но на некоторых моделях она совмещена с функцией точного перемещения. Расположение педалей необходимо уточнять по схеме органов управления конкретного погрузчика.

На современной технике могут устанавливаться системы контроля присутствия оператора, предотвращения откатывания и автоматического включения стояночного тормоза. Однако эти функции не следует путать между собой. Например, система контроля присутствия оператора может отключать тяговый привод и блокировать гидравлические операции при покидании сиденья, но не обязательно задействует тормоза.

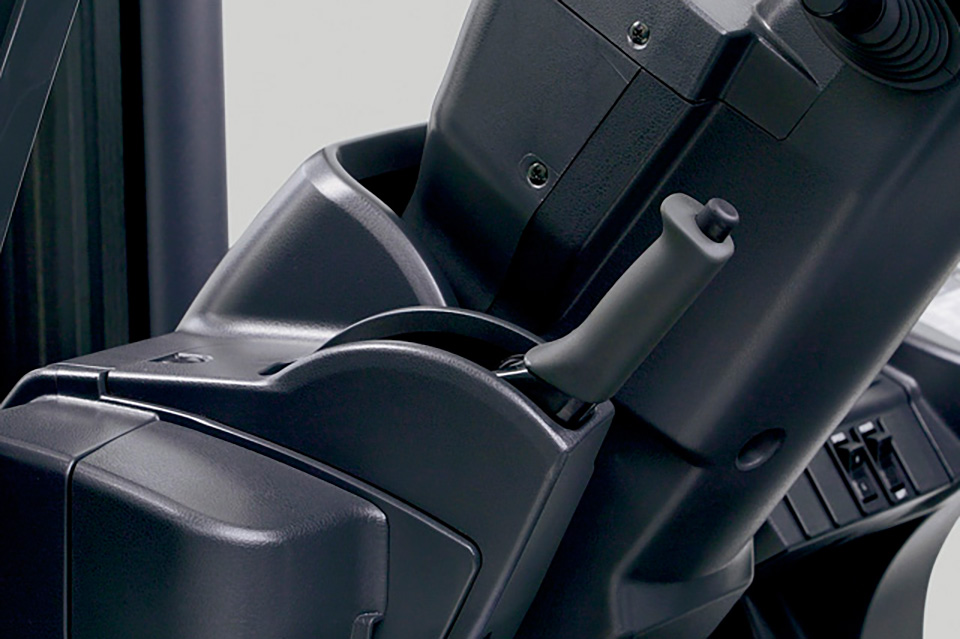

Стояночный тормоз предназначен для удержания неподвижной машины. В зависимости от модели он может включаться механическим рычагом, педалью, кнопкой или автоматически. Перед тем как покинуть рабочее место, оператор должен полностью остановить погрузчик и выполнить предусмотренную производителем процедуру парковки, не полагаясь исключительно на электронные системы безопасности.

Подъёмный механизм, навесное оборудование

Подъём и опускание вил, наклон мачты и работа дополнительного навесного оборудования выполняются с помощью гидравлической системы погрузчика. В зависимости от модели оператор управляет этими функциями механическими рычагами, компактными электрогидравлическими переключателями или джойстиком. На машинах с традиционной компоновкой обычно предусмотрены отдельные рычаги для подъёма каретки и наклона мачты, а дополнительное оборудование может требовать отдельных органов управления.
  • Управление подъёмом/спуском
На погрузчиках с традиционным рычажным управлением подъёмом каретки обычно управляет первый гидравлический рычаг. Его перемещение в одну сторону обеспечивает подъём вил, в противоположную — опускание. Конкретное направление движения рычага и порядок работы следует определять по обозначениям на панели и руководству производителя. На современных моделях те же функции могут выполняться мини-рычагами или джойстиком.

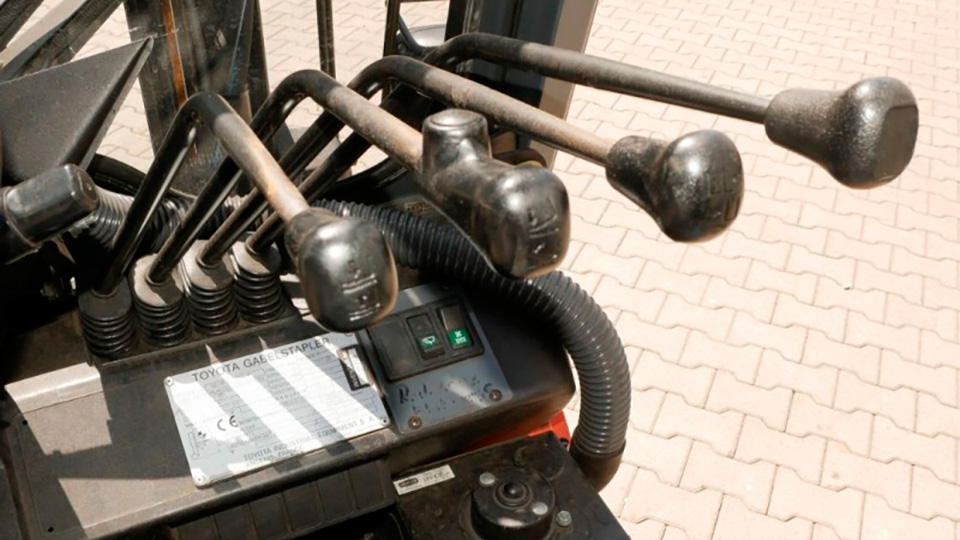

Гидравлические рычаги управления подъёмом вил и наклоном мачты погрузчика
  • Наклон мачты на себя/от себя
Наклон мачты используется для изменения положения вил относительно погрузчика и выполнения погрузочно-разгрузочных операций. На машинах с традиционным управлением эта функция обычно закреплена за отдельным гидравлическим рычагом. На моделях с электрогидравлическим управлением наклон может регулироваться мини-рычагом или джойстиком. Направление перемещения органа управления необходимо проверять по маркировке конкретной машины, не ориентируясь исключительно на его расположение.

Педали вилочного погрузчика

Количество и назначение педалей вилочного погрузчика зависят от типа трансмиссии и системы управления движением. Помимо акселератора и рабочего тормоза, на машине могут присутствовать педаль сцепления, педаль точного перемещения (inching) или отдельные педали выбора направления движения. Поэтому схема управления не всегда совпадает с автомобильной, а наличие трёх педалей ещё не означает, что погрузчик оборудован механической коробкой передач.
  • Педаль сцепления
Педаль сцепления применяется на погрузчиках с механической трансмиссией и служит для временного разъединения двигателя и коробки передач. Она используется при переключении передач и выполнении других операций, предусмотренных конструкцией машины. Порядок работы со сцеплением зависит от модели погрузчика и должен соответствовать руководству производителя.
  • Педаль акселератора
Педаль акселератора служит для управления движением и скоростью погрузчика. На машинах с двигателем внутреннего сгорания она изменяет режим работы двигателя, а на электрических моделях передаёт команду электронной системе управления тяговым приводом. В зависимости от конструкции погрузчика ускорение регулируется изменением подачи топлива, управлением двигателем или изменением параметров электропривода. Поэтому принцип работы акселератора нельзя сводить исключительно к открытию дроссельной заслонки.

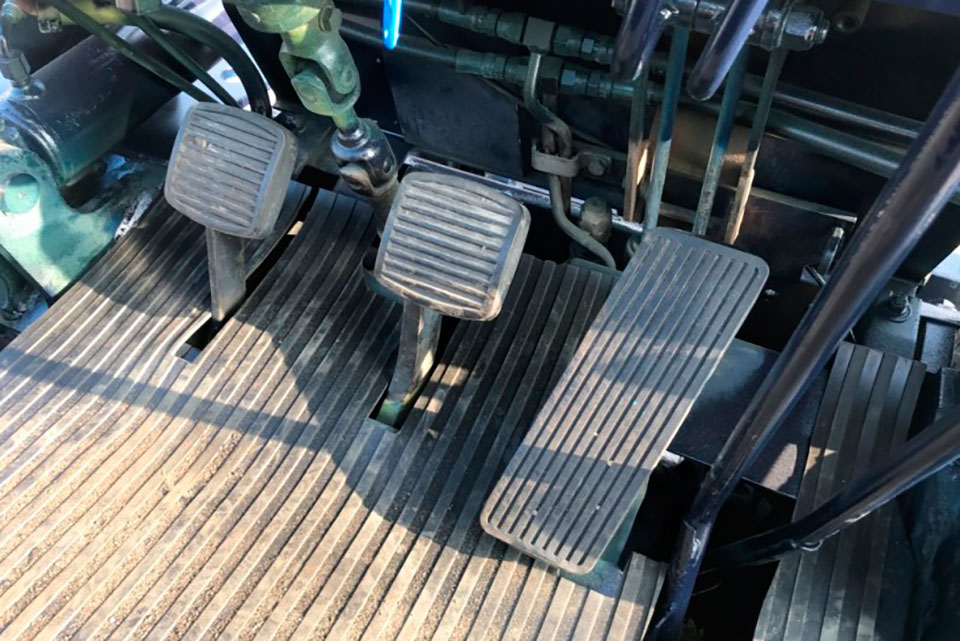

Расположение педалей тормоза и акселератора вилочного погрузчика
  • Педаль тормоза

Рабочая тормозная система используется для снижения скорости и полной остановки погрузчика. На машинах с механической коробкой передач при замедлении и остановке также может потребоваться использование сцепления, однако порядок действий зависит от режима движения и конструкции трансмиссии. Универсального правила, согласно которому перед каждым нажатием на тормоз необходимо сначала выжимать сцепление, не существует.

На некоторых погрузчиках с гидромеханической трансмиссией дополнительно предусмотрена педаль точного перемещения (inching). Она позволяет снизить скорость движения или временно уменьшить передачу тягового усилия, сохраняя необходимые обороты двигателя для работы гидравлики. На отдельных моделях эта функция объединена с рабочим тормозом. Назначение и порядок использования такой педали определяются инструкцией производителя.

Подбираете вилочный погрузчик для склада или производства? Поможем выбрать технику с подходящей трансмиссией, удобными органами управления и необходимой комплектацией. Учтём условия эксплуатации и особенности ваших задач.

На современных вилочных погрузчиках наряду с традиционными механическими рычагами применяются электрогидравлические мини-рычаги, многофункциональные джойстики и электронные переключатели направления движения. Такие решения встречаются как на электрических машинах, так и на погрузчиках с двигателями внутреннего сгорания. Они позволяют объединять несколько функций управления и снижать физическую нагрузку на оператора.

При этом традиционные рычаги остаются востребованными благодаря простой конструкции и привычной схеме работы. Выбор системы управления зависит от комплектации техники, условий эксплуатации и требований предприятия. Независимо от типа органов управления оператор должен пройти обучение и ознакомиться с руководством конкретной модели перед началом работы.

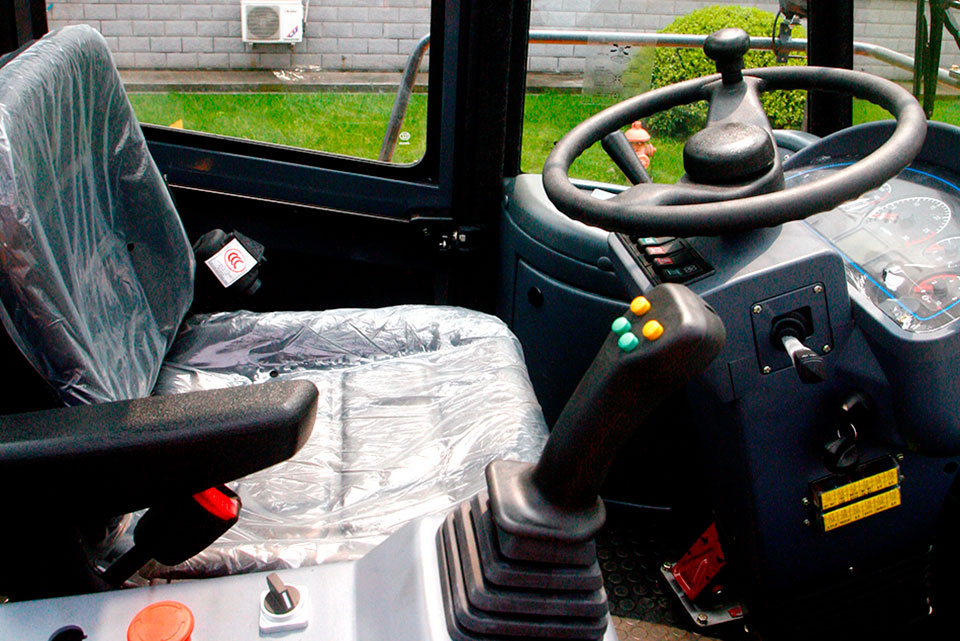

Джойстик и электронные органы управления современного вилочного погрузчика
